Sliding Time Window

滑动时间块记录单位时间内通过次数

起因

想要完成一个个人轻量级微服务框架，负载均衡和接口安全都需要一个这样的工具来统计访问频率，那么就选择了一种比较传统的方式来实现，其他博客中有提供一些方式，但设计较为简单，不能满足我的需求，所以再起炉灶

滑动窗口

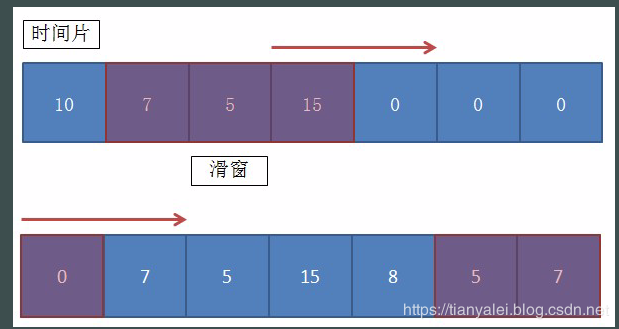

概念上非常简单，就是给定一个数据结构列表，例如20个窗口，步长固定为1，长度为10，当index为11时，该窗口范围为[1-11]
在这里插入图片描述

代码实现

首先思考一下算法，我们大概需要几个参数【窗口个数、每个时间片时长、队列长度、每个时间片内允许授权个数（可选）】

/**
 * 时间窗滑块
 * since 2019/12/8
 *
 * @author eddie
 */
public class TimeWindowSliding {

    /** 队列的总长度  */
    private volatile int timeSliceSize;

    /** 每个时间片的时长，以毫秒为单位 */
    private volatile int timeMillisPerSlice;

    /** 当前所使用的时间片位置 */
    private AtomicInteger cursor = new AtomicInteger(0);

    /** 在一个完整窗口期内允许通过的最大阈值 */
    private int threshold;

	/** 窗口个数 */
    private int windowSize;

    /** 最小每个时间片的时长，以毫秒为单位 */
    private static final int MIN_TIME_MILLIS_PER_SLICE = 50;

    /** 最小窗口数量 */
    private static final int DEFAULT_WINDOW_SIZE = 5;

    /** 数据存储 */
    private TimeWindowSlidingDataSource timeWindowSlidingDataSource;

    public TimeWindowSliding(TimeWindowSlidingDataSource timeWindowSlidingDataSource, int windowSize, int timeMillisPerSlice, int threshold){
        this.timeWindowSlidingDataSource = timeWindowSlidingDataSource;
        this.timeMillisPerSlice = timeMillisPerSlice;
        this.threshold = threshold;
        /* 低于一定窗口个数会丢失精准度 */
        this.windowSize = Math.max(windowSize, DEFAULT_WINDOW_SIZE);
        /* 保证每个时间窗至少有2个窗口存储 不会重叠 */
        this.timeSliceSize = this.windowSize * 2 + 1;
        /* 可以忽略这个操作 数据存储结构中定义的生命周期函数 如果接口有实现会调用 没有实现走默认实现直接return */
        timeWindowSlidingDataSource.initTimeSlices();
        /* 初始化参数校验 */
        this.verifier();
    }

初始化函数中包含了一个TimeWindowSlidingDataSource，看下这个接口的定义


/**
 * 时间分配数据源
 * since 2019/12/8
 *
 * @author eddie
 */
public interface TimeWindowSlidingDataSource {

    /**
     * 记录通过记录
     * @param timeSlices    时间分片
     * @param recordKey     记录参数
     * @throws TimeWindowSlidingDataSourceException     时间分片数据源操作异常
     */
    void allocAdoptRecord(int timeSlices, String recordKey) throws TimeWindowSlidingDataSourceException;

    /**
     * 获取<recordKey>通过次数
     * @param timeSlices    时间分片
     * @param recordKey     记录参数
     * @return
     * @throws TimeWindowSlidingDataSourceException
     */
    int getAllocAdoptRecordTimes(int timeSlices, String recordKey) throws TimeWindowSlidingDataSourceException;

    /**
     * 将fromIndex~toIndex之间的时间片计数清零
     * @param fromIndex     起始索引
     * @param toIndex       结束索引
     * @param totalLength   窗口数量
     * @throws TimeWindowSlidingDataSourceException     时间分片数据源操作异常
     */
    void clearBetween(int fromIndex, int toIndex, int totalLength) throws TimeWindowSlidingDataSourceException;

    /**
     * 将index时间片计数清零
     * @param index         索引
     * @throws TimeWindowSlidingDataSourceException
     */
    void clearSingle(int index) throws TimeWindowSlidingDataSourceException;

    /**
     * 根据需求 可不使用该函数 该函数会在初始化阶段调用一次
     * @throws TimeWindowSlidingDataSourceException     时间分片数据源操作异常
     */
    default void initTimeSlices() throws TimeWindowSlidingDataSourceException {}

    static TimeWindowSlidingDataSource defaultDataSource() {
        return new TimeWindowSlidingDataSource() {

            private Map<String, Map<String,Integer>> timeWindowSlidingMap = new ConcurrentHashMap<>(16);

            @Override
            public void allocAdoptRecord(int timeSlices, String recordKey) throws TimeWindowSlidingDataSourceException {
                Map<String, Integer> timeSlicesMap = timeWindowSlidingMap.get(String.valueOf(timeSlices));
                if (Objects.isNull(timeSlicesMap)){
                    timeSlicesMap = new ConcurrentHashMap<>(16);
                    timeWindowSlidingMap.put(String.valueOf(timeSlices), timeSlicesMap);
                }

                Integer adoptTimes = timeSlicesMap.get(recordKey);
                int nextTimes = adoptTimes == null ? 0 : adoptTimes;
                timeSlicesMap.put(recordKey, ++ nextTimes);
            }

            @Override
            public int getAllocAdoptRecordTimes(int timeSlices, String recordKey) throws TimeWindowSlidingDataSourceException {
                Map<String, Integer> timeSlicesMap = timeWindowSlidingMap.get(String.valueOf(timeSlices));
                if (Objects.isNull(timeSlicesMap)){
                    return 0;
                }
                Integer recordTimes = timeSlicesMap.get(recordKey);
                return Objects.isNull(recordTimes) ? 0 : recordTimes;
            }

            @Override
            public void clearBetween(int fromIndex, int toIndex, int totalLength) throws TimeWindowSlidingDataSourceException {
                if (fromIndex >= toIndex){
                    toIndex += totalLength;
                }
                while (fromIndex <= toIndex) {
                    Map<String, Integer> timeWindowSlidingScopeMap = timeWindowSlidingMap.get(String.valueOf(fromIndex));
                    if (!Objects.isNull(timeWindowSlidingScopeMap) && timeWindowSlidingScopeMap.size() > 0){
                        timeWindowSlidingScopeMap.clear();
                    }
                    fromIndex++;
                }
            }

            @Override
            public void clearSingle(int index) throws TimeWindowSlidingDataSourceException {
                Map<String, Integer> timeWindowSlidingScopeMap = timeWindowSlidingMap.get(String.valueOf(index));
                if (!Objects.isNull(timeWindowSlidingScopeMap) && timeWindowSlidingScopeMap.size() > 0){
                    timeWindowSlidingScopeMap.clear();
                }
            }
        };
    }
}

这个类其实就是一个约定，默认提供了一个基于HashMap的实现，我需要统计单用户访问接口频率，所以，数据结构采用HashMap，也就是说相当于有一个List<Map<String,Integer>>的结构，但因为习惯问题，我才用了Map<String, Map<String,Integer>> 的结构。

但这个无所谓，因为出于场景考虑，大概率是要支持分布式的，那就需要引入redis，可这是一个工具包，因为这个工具就引入一个redis的包不太划算，所以定义了这么一个约定接口，不管你用什么存储，memchche，redis，mangodb，只要实现了这几个方法，传入工具中就能完成对应的功能，算是一个变形的策略模式

这些参数都初始化好之后，看下算法的部分，提供三个接口：

/**
 * 判断是否允许进行访问，未超过阈值的话才会对某个时间片+1
 */
public boolean allowLimitTimes(String key) {
    int index = locationIndex();
    int sum = 0;
    // cursor不等于index，将cursor设置为index
    int oldCursor = cursor.getAndSet(index);
    if (oldCursor != index) {
        // 清零，访问量不大时会有时间片跳跃的情况
        clearBetween(oldCursor, index);
    }
    for (int i = 1; i < timeSliceSize; i++) {
        sum += timeWindowSlidingDataSource.getAllocAdoptRecordTimes(i, key);
    }

    // 阈值判断
    if (sum <= threshold) {
        // 未超过阈值才+1
        this.timeWindowSlidingDataSource.allocAdoptRecord(index, key);
        return true;
    }
    return false;
}

/**
 * 返回平均每秒访问次数
 */
public int allowNotLimitPerMin(String key) {
    int index = locationIndex();
    int sum = 0;
    int nextIndex = index + 1;
    this.timeWindowSlidingDataSource.clearSingle(nextIndex);
    int from = index, to  = index;
    if (index < windowSize) {
        from += windowSize + 1;
        to += 2 * windowSize;
    }else {
        from = index - windowSize + 1;
    }
    while (from <= to){
        int targetIndex = from;
        if (from >= timeSliceSize) {
            targetIndex = from - 2 * windowSize;
        }
        sum += timeWindowSlidingDataSource.getAllocAdoptRecordTimes(targetIndex, key);
        from ++;
    }
    this.timeWindowSlidingDataSource.allocAdoptRecord(index, key);
    return (sum + 1) / windowSize;
}

/**
 * 返回每秒访问次数
 */
public int allowNotLimit(String key) {
    int index = locationIndex();
    int sum = 0;
    // cursor不等于index，将cursor设置为index
    int oldCursor = cursor.getAndSet(index);
    if (oldCursor != index) {
        // 清零，访问量不大时会有时间片跳跃的情况
        clearBetween(oldCursor, index);
    }
    for (int i = 0; i <= timeSliceSize; i++) {
        sum += timeWindowSlidingDataSource.getAllocAdoptRecordTimes(i, key);
    }
    this.timeWindowSlidingDataSource.allocAdoptRecord(index, key);
    return sum + 1;
}

/**
 * <p>将fromIndex~toIndex之间的时间片计数都清零
 * <p>极端情况下，当循环队列已经走了超过1个timeSliceSize以上，这里的清零并不能如期望的进行
 */
private void clearBetween(int fromIndex, int toIndex) {
    this.timeWindowSlidingDataSource.clearBetween(fromIndex, toIndex, timeSliceSize);
}

private int locationIndex() {
    long time = System.currentTimeMillis();
    return (int) ((time / timeMillisPerSlice) % timeSliceSize);
}

演示结果就不给大家展示了，刚把一大堆log去掉，然后滑动窗口的这个算法我有点拎不清，如果有更好的办法欢迎给我留言，或者github协作，该项目github地址，对应实现在com.el.common.time.sliding包下

另外
感谢博主: tianyaleixiaowu提供的基础思路
